NIKKEN CM3-22 コレットチャック

アーバーはMT3
22mmのストレートコレット
かなり前の生産中止品で珍しいです
需要も少なく、卓上フライスや#0程度のフライスに使われているようです

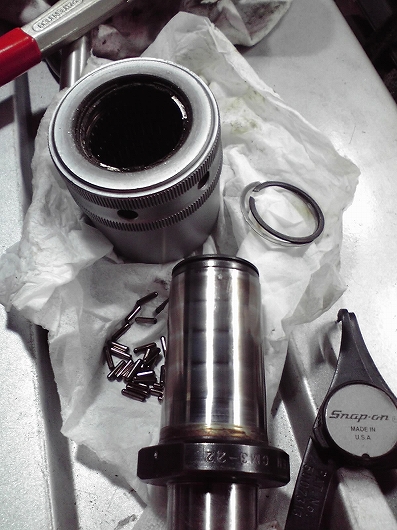

こびりついたオイルを落としていくとCリングがあったのではずします
ワッシャ・ゴムシール・ワッシャとはずすと軸が抜けます
っとばらばらとニードルが落ちてきました
冷や汗が出ます

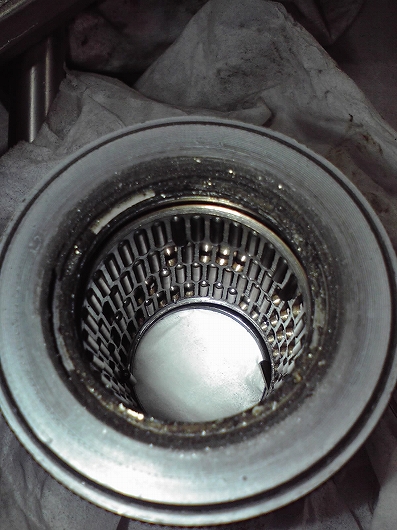

覗くと....




















まずいですよ、こんなの組めるでしょうか?

これはスペアのほうですが、前からコレットチャックの仕組みが分からず知りたかったのです
中古で手に入れたらばらしてOHですよね..........
でもやめといたほうがよかったか
とりあえず今日はばらして終わり




















それにしても機械的な締め付け機構がありません
軸の外周とニードルを支えるスリーブがテーパになっています
締め付けて軸の金属の弾性塑性を利用して締め付けですか??
たぶんそうだと思いますが、すごい精度です
こういうの見るとますます機械物が好きになります
