ミーリングチャック 組み立て

組みました
グリスを塗ってちまちまちまちまとニードルを貼り付けていきます
組む前に洗浄したらキラキラ光るごく細かい鉄粉みたいなものがありました
ニードルの面の剥離したものだとしたら、このチャックもそろそろ寿命かもしれません
フィレッティングはないのですが....











どうやらこのチャックの方式はロールロック方式というようです
締め付けナットをぐっと締めるとテーパになったニードルベアリングが50tぐらいの圧力で締め付けて、チャック内径が0.1mmぐらい縮むらしいですよ

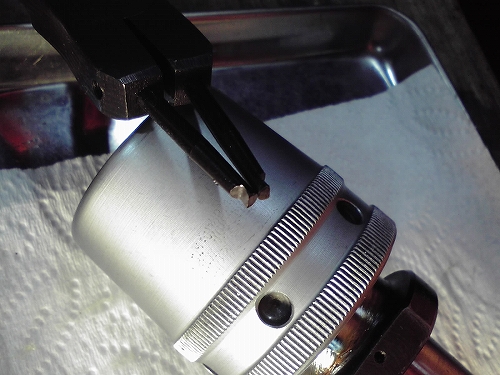

ばらすときはスナップリングプライヤでよかったのですが、組むときはどうもうまくいきません
Cリングプライヤは大きすぎるし

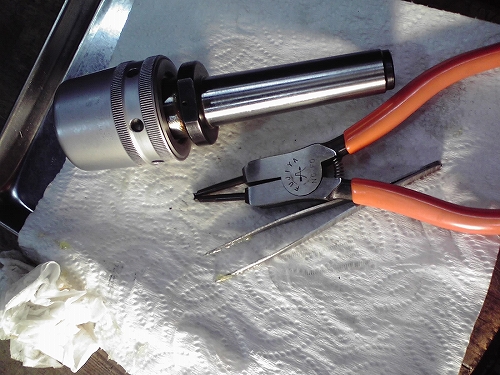

で、先端研磨して作りました
先端交換式だとこういうコトがやりやすいですね
