KTC ツールステーション6


組み立てラック天板改の引き出しはもともと付いている引き出しと高さが合わず、正面から見たときへんなので前板をつけます
加工のしやすさからアルミのFB
はんだが使えないのでリペット止め

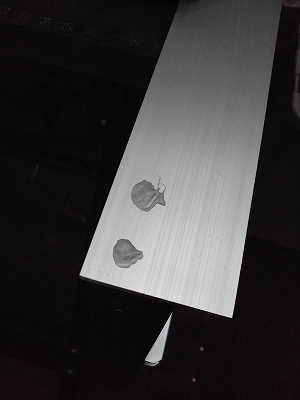

ポイントはリペットの頭を沈めてパテで埋めること
研いで塗装すると見えなくなります
そこまでしなくてもいいけどまぁなんとなく

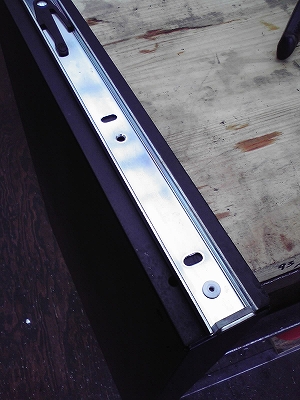

引き出し側にリペットでレールを仮止めしていきます
リペットのよいところは頭が出っ張らないところ
レールのように重なり合うものはボルトナットだと干渉します


















レール本体側
もともと間隔をあけて3段の引き出しがあるので、その間に2段追加します
後1段レールが痛んでいたのでそこのレールを取替え
純正は手に入らないので汎用のレールを使いますが厚みが変わります
その分引き出しの幅を狭くして.........

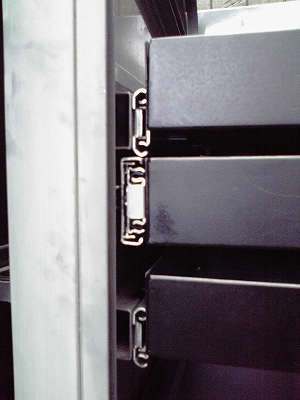

こんな感じでレールが付きました
間隔があっていませんが引き出しをつけると等間隔になるはず
汎用レールは全閉でロックがあって、フルストロークです。セットで1千円
元のレールはボールベアリングながら引き残しありのがたがたゆるゆるロックなし
上部のU字を描いているレールはシャッターの収まる所

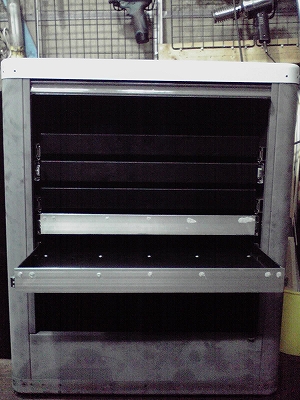

仮組みです
一番下の引き出しが開いているのは.......引き出しの幅が広くてぎりぎりレールがはまる程度
閉まりません、1mm程度の誤差なのですが
運よく(?)リペット接着引き出しなので、ばらして幅をつめましょう
それができたらもう一度すべてばらして塗装です
塗装ができるのは天気のよい、かつ風のない週末の昼間のみなので一体いつできるやら
早く作業場ほしい.....
