フライス用ワゴン_部品作成/溶接




まずまず

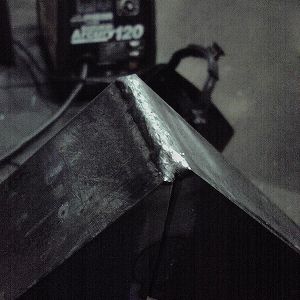

こんな溶接の仕方は初めてですがいけました
最後の角が解け落ちて難しい

引き出しは5つ、全部で20角あるのでそれぞれ電流やスピードを変えて試します











これはちとトーチのスピードが遅かったような気がします
ビードがもりもり
ちなみに今のところ私は前進でトーチを進めます
ワークは必ず下向き溶接になるように固定
ストリンガーで進みますがちょっとウィービング意識したり

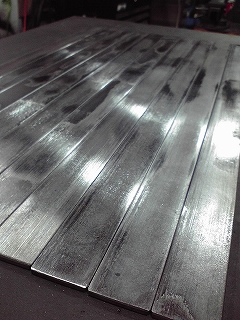

これはレールを取り付けるための部品
ベルトサンダーで軽く黒皮やさびを取り除いたところ
長さをそろえるのが大変です

で、設計変更して結局使いませんでした

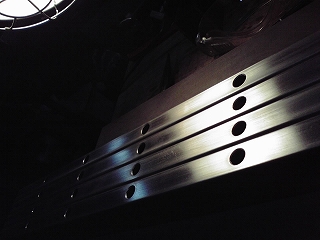

これは□2t x 40 x 20
柱になります
穴はフックやツールホルダを取り付けるつもり
まだ詳しく考えていませんけど
