バイトホルダ

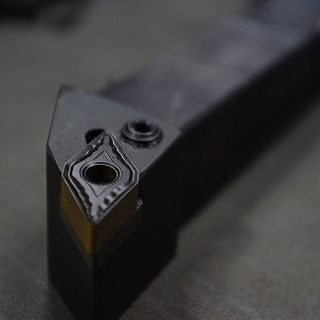

ロウ付けなどは私の場合うまく研げないのでチップを使うことが多いです
S45Cあたりから削りだしてもよいですが、量り売りの中古なら既製品も安いです
調質だけしてバリバリの焼きは入れていない工具鋼かな?
結構硬いです


私の旋盤の刃物台は110mm角
バイトのシャンクを70mm以下にしておくと4本つけることができます

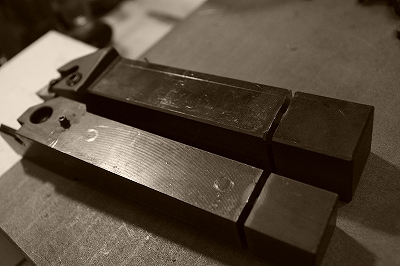

たいていのホルダは長すぎるのでカット、高速カッター使いますが硬すぎて時間がかかります


刃物台は20mm角まで入りますが刃高は15mm

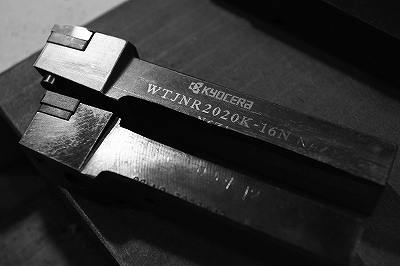

下側を削って高さを下げます
硬いのでグラインダでざっくりと削ってからフライスで仕上げます
頭の部分は残して、刃物台のふちに当てる感じで重切削時のタレを防ぎます


これは44mm角、でかすぎで半分以上削ります
グラインダーでちまちまやりますか.......
