旋盤に手元照明をつける



部屋の照明以外に旋盤の真上にも蛍光灯を一灯吊りましたが、手元の明かりも欲しいです

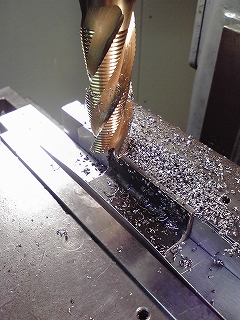

アングルを切って形を調整
何で切ってもいいですがフライスが便利

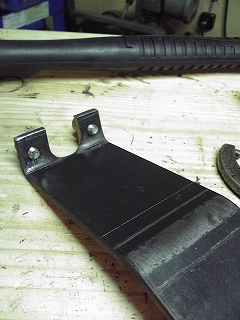

支柱の部分
カキ入れてプレスで曲げます
その後ケガキ部分に切ったアングルを溶接

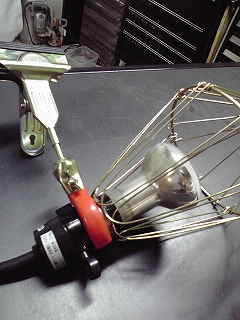

ホームセンターによくある照明
やたらでかい電球がついていたので手持ちの小さなものに交換


光源が直接目に入るとまぶしいのでカバーをつけます

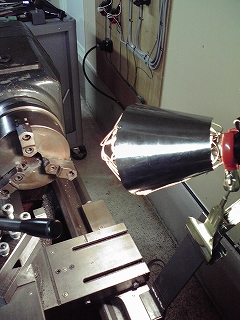

こんな感じで完成
支柱のコの字になった部分で旋盤のサドルをつかんでいます


フライスのプチ改造
これはモータの固定ボルトで、回転速度を変えようとベルトを架け替えるときに緩める必要があります
ボルトをスパナで回していましたが面倒なのでこんな感じに
ちゃんと造ってもよいですがもうこれでいいかな....
