FP 自在リーマ サンドビック ハードドリル







調整式リーマには中空の刃部を膨張させるエキスパンションリーマと写真の溝に沿って刃をスライドさせて調整するアジャスタブルリーマがあります
ドリルでで開けた穴は真円度や円筒度は5/100ぐらいのばらつきが出るので、リーマで整えるわけです
マシニングだと100分台で用意されたソリッドドリルで一発仕上げもありますが、小型の汎用機だと厳しいかも

100分台を狙うリーマですから、溝に切子が詰まったりしていると台無し、面倒ですが時々ばらしてキレイにしてやることが大切です
写真は8mm前後の自在リーマで、バルブガイドをさらうのに使います、圧入時の圧縮によるガイド穴の縮小を調整したりできますね

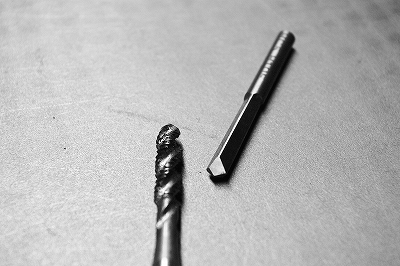

こちらは同じ穴加工工具でハードドリルなんて言ったりしますが、折損タップ除去用のドリルです
HRC60前後の焼入れ鋼やステライトの穴あけに使え、やわらかい材料には不適
通常のドリルだと歯が立たないタップにも穴あけができ、スパイラルのソリッドドリルより使いやすい形状になっています
ただ使う時はしっかりと取り付ける必要があり、ボール盤だとドリルを折るかも
ソリッドドリルと一緒で、コレも簡単に折れるんですよね
