ベンチベルトサンダー


ずいぶん前に買った動力仕様のベルトサンダです
火を入れると一応回転するのですが、がたがたギシギシとても回し続けられない感じ
捨てるようなものを格安で引っ張ってきました



あちこちやばいのですがとりあえず回転系をみます

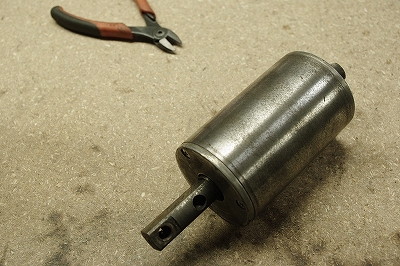

コレはベルトを引っ張りテンションをかけるほう



ばらしてさびている外観を簡単に磨きます
構造はベアリングが入っているだけと思ったらなんだか変な構造
誰かが壊したあと?
とりあえずはそこそこで組んでしまいました、後日再トライします



こっちはモータの軸ですがすごい減り方をしています
ベアリングが痛んで固着、無理に回していたのでしょう



軸の端部、プーリの固定ネジの部分が曲がっており両センタ加工ができません

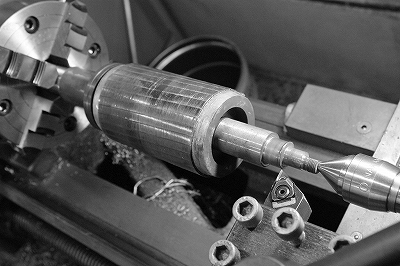

仕方ないのでインディペンデントチャックで丁寧に心を出します
軸はφ20→φ17にして、ベアリングもアンダーサイズを使いました
コレでモータ側はしっかりしましたので、とりあえずは使えます
