日立産機 BEBICON オーバーホール

機械いじりにはまっているのでベビコンばらしてみます
整備要領書みたいなものはないので手探り
なぜこうなっているのか、どう機能するのか、設計意図が分からないとうまくいかないこともあります
面白いしいろいろ知ることができますよ


補機をはずしてヘッドをはがすとこんな感じ

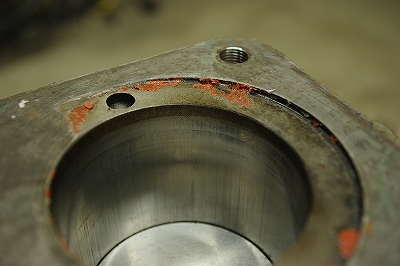

そこそこシリンダーに傷はいっていますね、でも焼付やさび、段付もなく上等です
赤いのはさびではなくて液体ガスケットでしょう、ベンガラ



画用紙ガスケットに液体ガスケット併用
リークが怖かったんでしょうけど塗りすぎですから
再塗装されていたのは分かっていましたが、ヘッドもはずしたみたいです



シリンダーを引っこ抜いて、ピストンもコンロッドからはずします
バイクみたいですね、ピストンはフルフロー



コンロッドやクランクベアリングは状態良好なので、ばらすのはここまで
