万力の口金製作 丸棒用



アルミブロックを切り出して6F加工します、端材なので分かりませんが、ジュラルミンかな??
溝を切っていくわけですが、角度出しに手間取りました、傾斜テーブルが欲しいです





裏も段つきにして完成、珍しく図面通り
モノにもよりますがこういうのは図面を書いたほうがやりやすいです
自分で加工する場合は寸法も迷わず入れられます
仕事となるとMCは分からないので、基準とか交差などいつも迷います

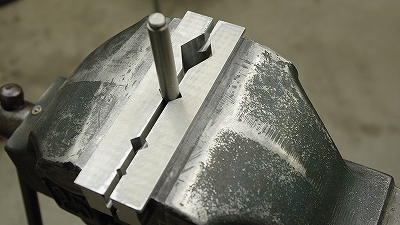

こんな風に丸棒をくわえられます
4面で押さえるのですべることも少なくなります

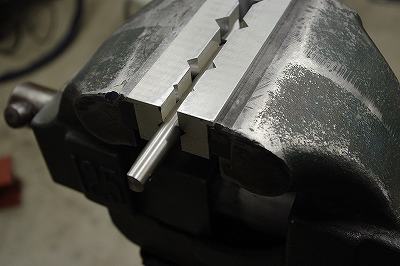

こうもくわえられます
磁石を仕込むと口金に貼り付けることができますが、鉄粉がイヤでやっていません
市販でも似たものがあるようなので、気になった方はドウゾ
