溶接の練習



毎日少しずつ練習をしています
どんどん減っていくアルゴンやワイヤーが気になりますが、やった分だけうまくなる、様な気がします







アルミです、5種類の条件を試してみました
ぜんぜん違うビードが残りますが、どう使い分けるかまだ分かりません







鉄との溶け方の違いをつかめば何とかいけそう
でも後半の溶けるスピードにトーチがついていきません







これは溶接の練習ではなく、SUSと鉄の溶接を試してみました
SUS板の上に鉄のアングルを溶接







309というワイヤーを使いました、普通に溶接できます







こちらはナメ付け、条件が高かったかアンダーカットになっています
溶けたSUSと鉄は普通に混ざり合い、不思議な感じ
このまま置いておき、さび具合を見ます
鉄とSUSを触れさせておくと錆びると言いますし、事実だと思いますが溶接するとどうなるのでしょう?
鉄マフラーも出口だけSUSで作ったりしますね






他に鉄t0.5の溶接も試していますが、突合せはできても隅がぜんぜんできません
溶接条件を探ったり、パルスを試しています.....
[PR]
by rayzet | 2011-01-20 08:38 | 金属加工




φ70SCMから削りだします
ツカミがφ22なのでかなり無駄が出る、これぐらいになるとバラで作って組み立てたほうがよさそうです
失敗もなくうまくいきました、あとは突っ切り
最後まで突っ切れないこともないですが、無理せず突っ切りで刻みを入れた後はノコ盤で切りました





昨日紹介した割出盤、インデックス
四分割で刻みを入れていきます

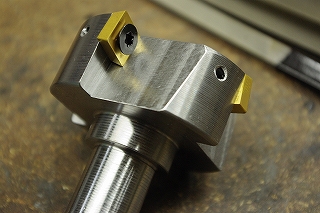

チップはネジ止め、四角チップを傾けたので肩削りはできません
