H鋼購入 ラック改造

H鋼買って来ました
今までH鋼は鉄工所で切り出してもらっていましたが、近所のホームセンターで1000mmの切り売り発見
手軽に買えてありがたいです





100X100です
H鋼かわいいよH鋼

これで万力台とベンチグラインダー台を作ろうと思います
厚さがあるので新しい溶接機全開ですね




前の納屋で使っていた組み立てラックです
納屋は狭かったのでこんなラックで整理していました
キャスターをつけてまた使いたいなと、組み立てています





さてどんなキャスターをどうやって取り付けましょうか?
[PR]
by rayzet | 2010-09-07 18:49 | 金属加工


しばらく前に買った回転テーブル、使うためにまずは段取りです
これが面倒なんです
チャックはボール盤などで使っていたもの、いろいろ使えるので何個かあるとよいです
これはこのままテーブルに固定しておくので、また新しいのが欲しいところ



合うTスロットナットがなかったので、適当なものを作ります
FBの面を出して罫書き

市販で合うものを探すか、似たサイズを加工してもよいのですがちょうどよさそうなものがないので作ることにしました
何度も付けはずしをしたり、強く締め付けるものではないので簡単な造りにします



穴をあけてタップを立てます
何かのおまけでついてきたクランプにあわせて、M8
スコヤと見比べなくてもだいぶ垂直にタップを立てられるようになってきました



回転テーブルにチャックを取り付けることで、円柱を削れます
こんな感じで取り付けますが......



テーブルとチャックの芯を出さないといけません
テーブル中心にΦ18の穴があるので、丸棒削って差し込みました
手前は17.98の失敗作、若干ガタがありました



丸棒を加えて、チャックをクランプで固定
うまくいくかなーッと思ったのですが



甘くはありません、若干触れがあります
チャックにテストバーを加えるといいのですがないので、真円度が高そうなエンドミルで代用
テーブルとチャックの芯が出たら、次はフライスの主軸と芯をあわせます
これでようやく回転テーブルを使う準備ができました



[PR]
by rayzet | 2010-09-01 16:22 | 金属加工

トレパニング

横突っ切り、というか正面突っ切り?
ワークは板とは限りませんが、今回は円盤を切り出します
SUS430 t2

板材のトレパニングのコツは表と裏から切り込むこと、最後まで突っ切らないことですね
突っ切りバイトも曲率に合わせて逃げをつける必要があります




でもまぁ、今回は正面からのみ切り込んで、最後はハンマで打ち抜きました
バイトもそのまま、t2なら何とかいける




作りたかったのはガスタンクのふたです、センダーユニットがつくところですね
これでふたをして洗浄さびとりコーティングをします


[PR]
by rayzet | 2010-08-03 09:36 | 金属加工
ついに、ついに買いました、SOUL 6インチチャックです
逆爪つきはもちろんなんと新品!!!
定価は10万超えますし、中古機械屋さんでも5万円以上、程度のよいものにもめぐり合えず困っていました
それがようやくオークションで見つけました
オークションはここ数年モラルも低下していいものも減ったせいで、ほとんど利用していなかったのですがコレはオークションならではです




旋盤を購入した時についてきたチャックはくたびれていて、切り込み3mmぐらいの重切削をするとワークがチャックに押し込まれたりしていました
それにもともとSOULのチャックなので、同じ種類でないとバックプレートが必要になるのでSOULを探していたんです
バックプレートとは旋盤の主軸(回転軸)とチャックの間に入るPCD変換プレートみたいなものですね
しばらくは黒皮で爪を痛めたりしないよう、油を差しつつ大事に使ってやろうと思います
[PR]
by rayzet | 2010-06-30 22:43 | 金属加工

小型の安いタガネです
硬い材料使っていたり、焼きが入っていると加工しにくいので安いほうがよいです

JT6用のドリフトを作るのでφ17.5のドリルで穴を開けます、普通ドリルで穴が開きました
φは入力する時はファイ、現場でおっさんと話す時はパイ、エンジニアとして図面を書くときはマルと読みます
閑話休題、あまりまじめに取らないでね



使っているうちにパリパリ塗装が剥げるのがイヤなのと、気分の問題で全体を研磨しました
先端はもっと薄く、直線的にしたいのですが、もう面倒なのでコレでいいや



使用後の写真ですが、穴にかかるように欠きを入れます
手持ちで高速カッターを使いました、危ないです

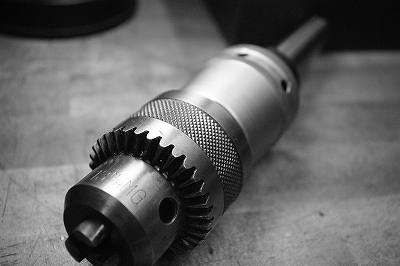

機械屋さんでキーレスチャックをいくつか買ってきました
