ミッドチェスト製作3

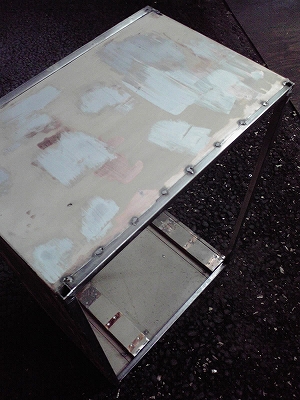

バーナーであぶって塗装をスクレイパではがしていきます
薄い板は反ってビヨビヨ、不安になります
まずは簡単にペーパーかけて、気持ち的なものでパテ

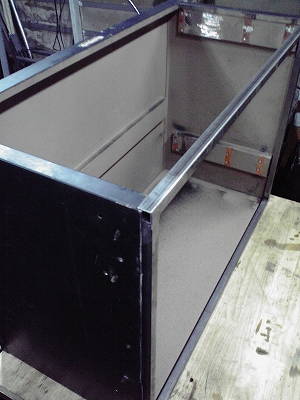

補強の枠を点付けで止めていきます
いっきに強度が上がりますよ

地面に散らかした、はがした塗膜
どうしましょう、アスファルトにめり込んでいます














外がそこそこ仕上がったら部品を添えて位置関係をチェック
意外と10mmずれてたとかあります







きつきつでいくと重いもの引き出しに入れたときに、底に擦るので少し逃がしましょう
微調整します......









今引き出し溶接していたら雨降ってきました
納屋で溶接すると火事になるので今日はこの辺で
銭湯でも行ってきましょう....
[PR]
by rayzet | 2009-05-31 15:52 | 工具

ミッドチェスト製作2

引き出しがナントカなりそうなので今度は外側をかまいます





必要な分だけ切り取って上を使います

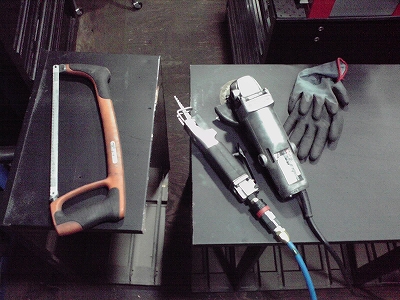

平日の夜作業しているので(ブログはたいてい遅れて記事になります)あまり音を出さずキレイに切らないと.....
板厚薄くてノコはイマイチ
内側にリブもあるので切りにくい

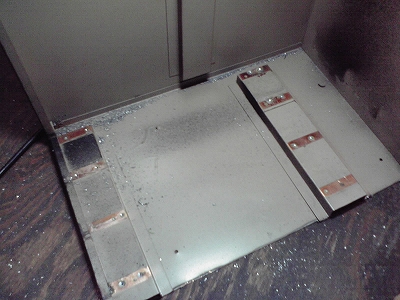

内側いらないレールをもみ取ります
切り口周りを追加でスポット風溶接、バラけないよう強度を確保します








切ってしまうとかなりべこべこ
レールを取るとさらにベコベコ
やっぱりパイプフレームに1.2tぐらいの板使ってイチから作ったほうがよかったか
かなり悩んでいます

切ってしまったらこれもうゴミになってしますし....

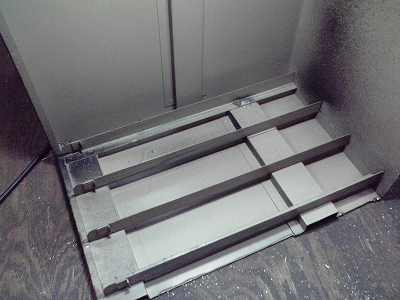

悩みながら下側補強の枠を□13角パイプで作りました
こんな感じで溶接して補強しましょう

外の塗装も剥離しないと......
[PR]
by rayzet | 2009-05-30 22:53 | 工具



またドライバです
おおむね紹介しているので見ると分かるかな?
ドライバも多すぎるので引越し前にざっくりと整理します







以上が原工具オリジナルのキャビネットでした
ここのは引き出しまで1.2tで作られており、頑丈です
人それぞれですが引き出しが勝手に引っ込むとかロックされるとか、余計な機能がないのも使いやすいです
ぱらぱらと見比べたところ、敷物、キャスタ、とっても一番クオリティが高かったですよ

今は直置きで使っていますが、引越しするとキャスタをつけます
このキャスタのロックペダルが使いやすく、かつ首振り方向もロックされます
塗装の膜圧も厚く、今のところまったくヤレがありません

引き出しはつるしだと深い引き出しもあったのですが、カスタマイズができるのですべて浅いものに変えてもらいました
引越し後はこの上に深い引き出しをつけたミッドチェストを載せて、押して歩いて使おうと考えています
[PR]
by rayzet | 2009-05-30 08:13 | 工具

ミッドチェスト製作1



以前紹介したチェストやたら大きくて16段です
さびてやばそうだったのを安く買ってきて、自分で色を塗ったものですがこれを利用してキャビネットの上に乗せるミッドチェストを作ります
引き出しのつくりはこんな



アングルの上に乗ってるだけでベアリングはもとより食い違い構造にすらなっていません
工具箱じゃないんでこれでいいといえばいいって使い心地でした













まずは引き出しを.....
スポットをもみます
穴を貫通させないように
でもしっかりもまないとはがすときに板が変形します











取れました
驚いたことに銅めっきがされています
すれて塗装がはげるのが前提、さびないようにでしょうか?
















これは完成予想
レールの分だけへこませてレールを仕込みます




















さて、また引き出しを組むには?

・溶接
・ロウ付け
・はんだ

はんだは前回やったので今回はロウ付けいってみましょう



新富士バーナ RZ-831を買ってきました
が、失敗です
ロウがつぅっと溶け込む予定がぜんぜん溶けずミミズになります
板は赤くなって隅のほうは炭化しているのですが.......
いろいろ思うところはありますが千円以上するロウが全部なくなったので今回は見送り













溶接にします
とはいっても0.6tにビードはおけず解け落ちるので、スポット風で行きます
まずはテスト
1枚に穴を開けて重ねあわせ、上からそっと溶接
こんな感じ













裏はこんなでなかなかよさそう?
一瞬で終わるのでロウ付けよりずっと手軽ですからっ!

















ここまで力を加えてもOK


















こちらは3tに0.6tを溶接
厚さが違うと熱の加わり方とか溶け方が違うので難しいかと思いましたが、これもいけそう


ごわごわしているので補強を入れるか?
塗装はウレタン?ラッカー?
深さを変えますが前板は?

いろいろ考えながら次は外側に手を出します
[PR]
by rayzet | 2009-05-29 12:28 | 工具

名前これであっていましたっけ?

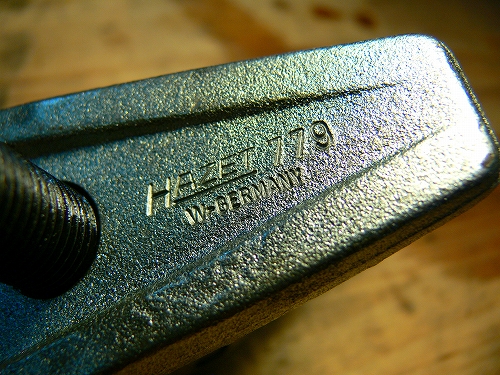

ハゼット印ですがクッコのものだと思います






こちら今まで使っていたものとの比較
ハゼットのほうが小さくて軽いです、使いやすい
古いのは爪が曲がってきました、バキっといかなかったのはよいですね
ただ曲がる割にはとてもつめが厚く、ダストカバーに干渉して大変です
ダストカバーは押されて痛むし入れるのも叩き込んだりです

ハゼットはまったく干渉せず、心配になるぐらいつめが薄いです
ダクタイルか何かでとても丈夫なのでしょう

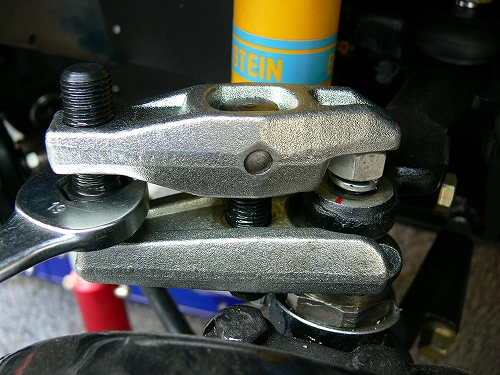

はめるとこんな感じ
お尻のネジはボディの間になるので、めがねはかけられません
その代わり古いもののように本体をねじるような力が加わらずよく考えられています

上下のボディはくるくる回すことで間隔を調整でき、常にジョイントに平行に力をかけることができます
ネジにかかる爪の形状もネジを傷めずよさそうです







素人は安いもので十分とはいえ、使ってみて分かるクッコのすごさ
足回りいじる人は買って損がないです、かなりお勧めツールです
[PR]
by rayzet | 2009-05-28 12:56 | 工具

ドリル研磨テーブル3





ブラストでキレイにしようかぐらい考えていましたが、もうこれでイイヤ
もしかするといつかエンドミル研磨できるもの作るかもしれません
ドリル研磨はこれでいけそう、意外とバイトの研磨にも使えます





[PR]
by rayzet | 2009-05-27 18:10 | 金属加工





外形も厚みも大きく狭い場所では使えません
ネジに当てるとキツキツで、剛性感とあいまってしっかりネジをつかんでいる気がします
これでなめたらもうおしまいという感じでしょうか

このプラスチックトレイもなかなかヨイです
たいていのトレイは場所をやたらとるので捨ててしまいますが、これはコンパクトで見やすく出しやすい
さらにチラッと見えているようにトレイの奥に四角い棒がついています









両端に抜け止のボールがついていて、こんな風にレンチを差して置けます
工具箱に放り込むならこちらでしょうか
真ん中のレンチを使うときはばらばらはずさないといけませんが








なかなかかわいいですよ
使用頻度の高い工具ではありませんが、作業の幅を広げていくと必要になるかも
配管はもとより足回りのロックナットに使う人もいるようです

















それにしても不揃いです
どうでもよいことですが.......MACデス....
[PR]
by rayzet | 2009-05-26 12:43 | 工具




ここは見てのとおりですかね
ハゼットのドライバメインです
左上の青い箱はアタックドライバ
その下は有名なSEKのレンチタイプのスタビラチェドラ
その下の箱はビット類です
[PR]
by rayzet | 2009-05-25 22:18 | 工具
できました







これで小さい穴やヘリにある穴のバリ取もできます
カウンターシンクの差込穴はきっちり作りすぎて抜けなくなりました
止めネジはいらなかったようです
[PR]
by rayzet | 2009-05-24 07:40 | 金属加工

KTC ツールステーション10

話は前後しますが底板の余分な穴もはんだで埋めます




ヤニに苦労したので板金はんだを買ってきました
多少コツがいりますがすぐなれてこんな感じ












しっかり裏側にも回っています
これなら表面を削っても穴が開いたりしません














ベルトサンダーで大まかに削ってあとはペーパーで















で、塗ったわけですね
これはとてもうまくいったところです
砂漠のようなところと水面のようなとこがあります......










完成!






ヨシッ!つぎいこっ!
