万力スタンド製作2

またまた回転台を使って、くるくると塗装します




一番手前がアンカーボルト、サンコーのサンビックアンカー
次がコンクリート用のドリル、先端に超硬チップ




ドリルもハンマー(振動)ドリル
砕いて掘らないとコンクリートには穴があかないようです




設置完了、力いっぱいけっても大丈夫です、ヨシ!


[PR]
by rayzet | 2010-12-30 22:03 | 工具

アジャスタブルレンチ

なかなか来ない出番をひっそりとまっています
でも無いと結構困ります





[PR]
by rayzet | 2010-12-29 15:16 | 工具



オーバーホール待ちのエアツールです
手前の空研が1sqの1500Nm、でかくて重くて10kg以上ありそう
奥がNPKの3/4sq、700Nmぐらいかな?

こんなにでかいソケットもほとんど持っていませんし、使い道はありません
オーバーホールしたら壁にでもかけておきます
[PR]
by rayzet | 2010-12-28 08:32 | 工具


MDFを使って旋盤で写真のようなものを作りました
ベアリングのハメアイを旋盤で削って、手持ちの大きなベアリングで組み立て
ろくろみたいな感じの回転テーブルを作りました
プラスチックの簡易ろくろがホームセンターで売っているので、それもよいと思います





用途は塗装用、塗装場は狭く動き回る余地があまり無いので、ワークのほうが動いてくれると便利
ぶら下げられない重いものに使います




ベアリング交換や配線の引きなおしの終わっていたベンチグラインダ、塗装しました
ひとつ仕事が片付いた気がします、今年ももう少し、やってしまいたいことがたくさんあります、掃除もありますし
[PR]
by rayzet | 2010-12-27 12:13 | 工具

使っていたら「グワァングワァン、ぶちぶちぶちっ!!」って







ベルト切れちゃいましたよ
オーバーホールしないと、ずっと思っていたんですがまずベルトが切れました

正月にやろうかな?
部品一つ一つが重くてね、それに汚れ落とすのも半端じゃなく大変そう


[PR]
by rayzet | 2010-12-26 19:29 | 工具




もらい物です
3/8sqはほとんど使わないこともあって、キャビネットの中に眠っています

ビットのねじ止めは好きですか?
ねじ止めは手軽でいいですが、プレスがあればコーケンの六角穴への圧入もわりと簡単にビット交換ができます

ロングですが先端だけ細くそのあと太くなっています
そのせいで干渉してねじまで届かないこともしばしば、ねじれてもいいんで細いのが好きです
[PR]
by rayzet | 2010-12-25 23:15 | 工具

万力スタンド製作1



万力の掃除が終わりました
ハンドルやネジはこびりついているものを落としてグリスアップ、本体はワイヤーブラシで磨いたら元の塗装がきれいに出てきたので再塗装はしないことにしました
アルミアングルで口金を作って完成




次にスタンドを作ります
H鋼の切り出し、減っていない新品の砥石を用意していたので、ひっくり返さず切れます
この方がきれいにいけます




次に細かい部品の切り出し
飛騨の匠を使い切ったので、いろいろ試してみたくて買ってきました
厚さ0.8はすごいですね、楽しみです




切り出して溶接箇所はブラストで黒皮をはぎました
大体こんな感じだろう....で作業していたら、あちこち細かなミスをしました
しっかり検討して図面を書くべきです




とりあえず乗っけて設置場所を検討
アンカー固定なので慎重に
でかくて邪魔ですけど、しょうがないか....また作業場所が小さくなりました




溶接していたらアルゴンなくなりました、1.5立米で1週間持ちませんでした
面白くて毎日溶接していたせいですが、ぜんぜん足らないようです
3立米のボンベを買い足しましたが、7立米のほうがいいのかな?
充填コストが容量の少ないボンベだと高くつくんですよね
新しいボンベが着たら、作りかけのスタンドに補強を溶接していきます





必要ないかもしれませんがH鋼全週溶接、ひずむので冷やしながらですが内側が溶接しにくい
トーチが入るよう買っておいたショートキャップを使いました、いいです
フレキシブルトーチも欲しくなってきました
[PR]
by rayzet | 2010-12-24 12:06 | 工具

瓜生 エアドリル(13mm)



瓜生のドリル、いいデザインです
瓜生はチャックのつかみだけではなく回転数の違いでも色々ラインナップをそろえています





大きさはコンパクトですが半端なく重いです、たぶん同程度の電動より重い
トルク重視の大型なのでしょうがないですね




チャックはユキワ、信頼できます
ボール盤やフライスと違って、ハンドドリルは手持ちなので神経質になる必要はありませんが大事なところです




[PR]
by rayzet | 2010-12-22 12:09 | 工具

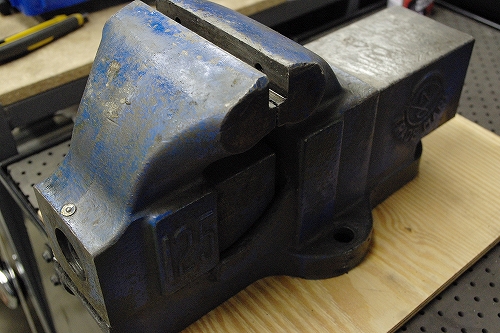

ナベヤの万力 JISバイス




ナベヤ JISバイス
使っていたバスに不満を感じて、ぜひこれとずいぶん探したバイスです
大きさがぜんぜん違いますし、可動顎側の下に受けがあるのでくわえた物を叩く時にもよいです
ネジはダクタイル、クロモリに焼入れされた口金の痛みも少なく申し分ナシです
ハンドルに曲がりもなく、パイプ延長で無理した形跡もありません、でも打痕があるのはNGですね


据付はH鋼を使ってスタンドを作り、床にアンカー止めの予定です
ハブを加えてボールジョイントの調整、ドライブシャフトをくわえて切り離したり
パイプの曲げなんかも、今までは床に固定されていない作業台にバイスをつけていたので動いてしまったりしていました
これからは思いっきりいけそうです
バイスに付属の回転台も、どうしても動いてしまうことがあるので、必要かどうかよく検討したほうがよいです


細かな部品はすでに洗浄液に沈めて、ボディもさらっと洗ったところ
スタンド作って設置と、これまたしばらく楽しめそうです
趣味ですがなんだか時間が足りません
[PR]
by rayzet | 2010-12-21 18:12 | 工具

Tig用 溶接作業台 完成



溶接機を置いた脇に隙間があるので、棚を作りました
引き出しまではつけませんでした
t1.6鋼板にヘリを溶接でつけたのですが、鋼板が反ってしまって失敗でした
どれぐらいの大きさの鋼板に、どれぐらいの熱を加えると歪むか経験ですね




溶接定盤も改良
広く使いたいので当て板を側面に取り付けます
当て板の高さや位置を調整できるよう取付穴をたくさん開けたので、直角溶接、T字とも簡単に位置決めできます




折りたたみの天板も付けます
旋盤で蝶番を作ってFBを足にしました、パイプ(丸棒)を平面に溶接するのは難しいです、ちゃんとついたか心配
棚の下にはフットスイッチなどを放り込み、上にはノズルや電極を置きました




フィラーワイヤーも買いました
ワイヤーの種類や太さを色々買い揃える余裕はないので、アルミ/SUS/鋼用を適当に3種
曲がってしまうのと使いにくいので、塩ビパイプを吊って中に入れておきました
